L'électronique de commande

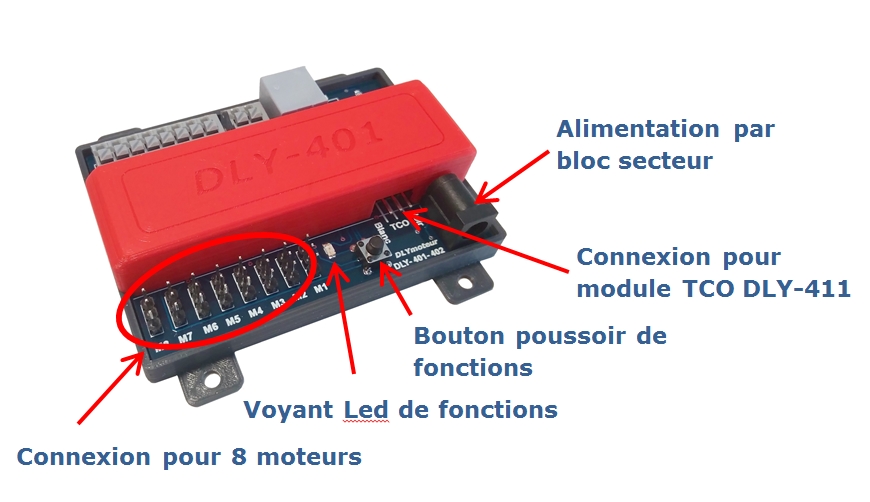

DLY-401 Rouge
Le module de commande huit moteurs par leviers
Ce module est livré avec son bloc d'alimentation. Il est équipé de connecteurs à poussoirs pour la liaison avec les interrupteurs leviers. Il permet la commande de 8 DLYmoteur
DLY-401 ..................... 40.00 €
 |  |
- Nombre de moteurs commandés : 8
- Commande par leviers (interrupteur simple).
- Pré-réglage usine pour la mécanique DLYmoteur.
- Réglage des courses : individuel pour chaque moteur de 2.5 à 7 mm.
- Trois choix de vitesse identiques sur tous les moteurs : basculement en 1, 2 ou 3 secondes.
- Fonction mise au centre des moteurs pour le montage du kit moteur et l'installation rapide sous le réseau.
- Remise aux réglages usine.

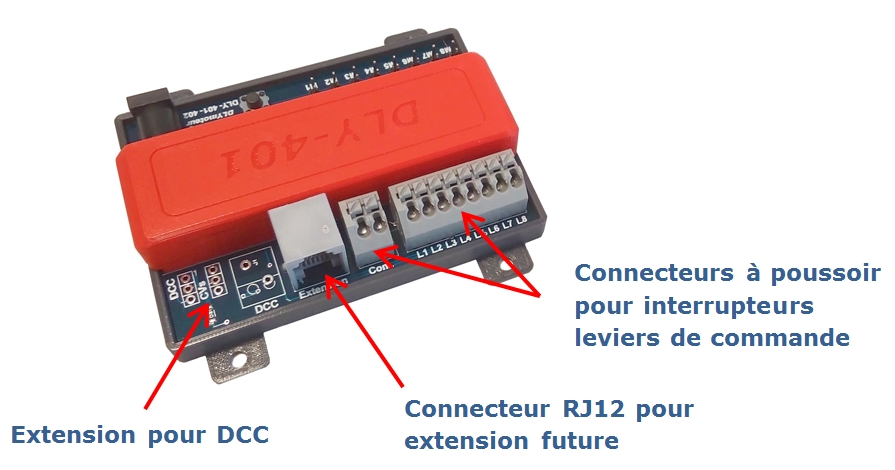

- Connecteurs à poussoir pour la liaison aux interrupteurs leviers.
- Connecteur pour module TCO DLY-411.
- Connecteur RJ12 pour extensions futures
- Alimentation du module et des moteurs par bloc secteur 230 V.
- Fixation par vis diam. 3 mm.
- Dimensions : L 85 x l 75 x h 21 mm.

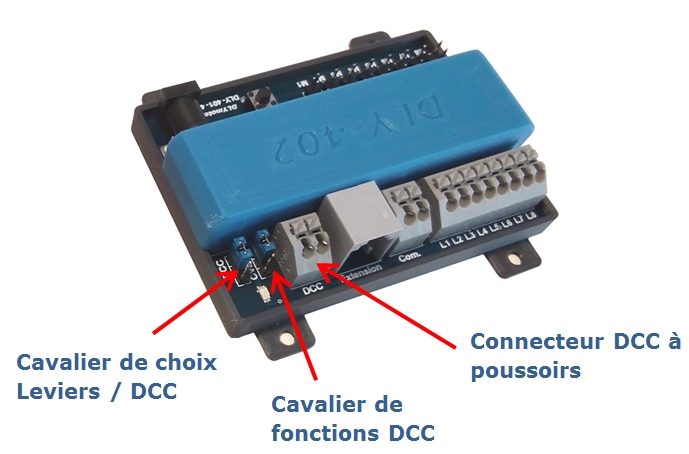

DLY-402 Bleu
Le module de commande 8 moteurs par DCC
Ce module est identique au DLY-401 et intègre le module DCC.
La fonction DCC a les mêmes caractéristiques que le DLY-420 complément de l'ancien DLY-400-8.
Par simple positionnement d'un cavalier il est possible de neutraliser la partie DCC et de se retrouver dans la configuration d'un DLY-401 à commande par leviers.
DLY-402 ..................... 68.00 €
 |
|
Programmation rapide
Programmation rapide sans accès aux CVs. L'adresse de base du module est fixée par simple manipulation d'un cavalier.
Programmation par CVs
Validation des moteurs.
On peux conserver certains moteurs commandés par les leviers. Cette possibilité permet la commande d'aiguillage "à pied d'oeuvre" pour une action locale hors DCC.
Inversion du sens de la commande
Si une aiguille répond à l'envers par rapport à la commande, plus la peine de se glisser sous le réseau pour modifier la position du moteur. Une simple action sur une CV réglera le problème.
Itinéraire initial
Lors de la mise sous tension on peut désirer avoir les aiguillages dans une position voulue. Une CV determine le positionnement droite ou gauche.
Certaines centrales DCC ont un décalage dans l'adressage
Ce cas a été constaté pour certaines centrales DCC (par exemple ROCO ayant un décallage de 4). Une CV permet la correction pour plus de souplesse.
Remise aux caractéristiques usine
Par CV on peut remettre la carte DLY-420 avec les caractéristiques qu'elle avait en sortie d'usine.
Note : Pour faciliter le calcul des CVs utilisez le logiciel DLYcalcul.
Note : Le fonctionnement de cette carte avec une centrale Ecos ESU peut poser problème. Une aide se trouve en page Documentation.
Transformation d'un DLY-401 Rouge en DLY-402 Bleu
La référence de la transformation est DLY-403.
Cette transformation se fait dans les ateliers de DLYmoteur, il sera donc nécessaire de retourner votre module Rouge.
Pour cela
- Mettez au panier la référence DLY-403.
- Validez le panier et procédez au paiement.
- Expédiez votre module DLY-401 (SANS son bloc secteur). Le format lettre à glisser dans une boîte aux lettre convient très bien.
- Votre DLY-401 Rouge reviendra quelques jours après transformée en DLY-402 Bleu.
DLY-403 ..................... 32.00 €
Il est préférable de prendre contact (si possible par mail) pour vérifier les éventuels délais.
Ce module n'est pas réservées à la commande de mécanique DLYmoteur
Il s'adapte à tout autre servomécanisme que le SG90.
